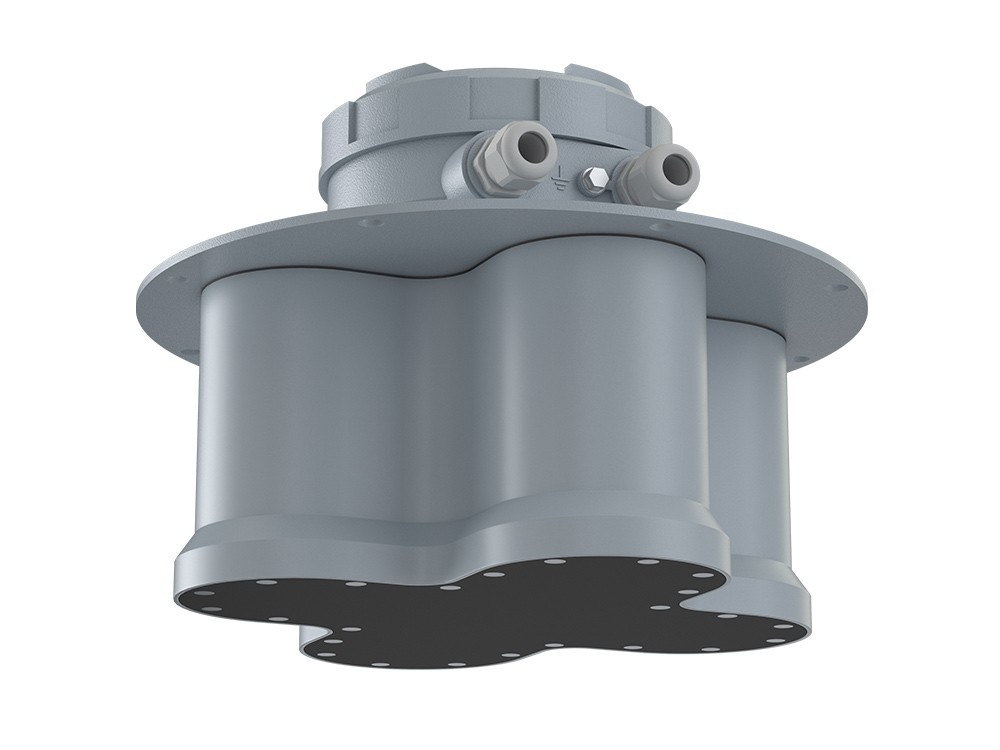

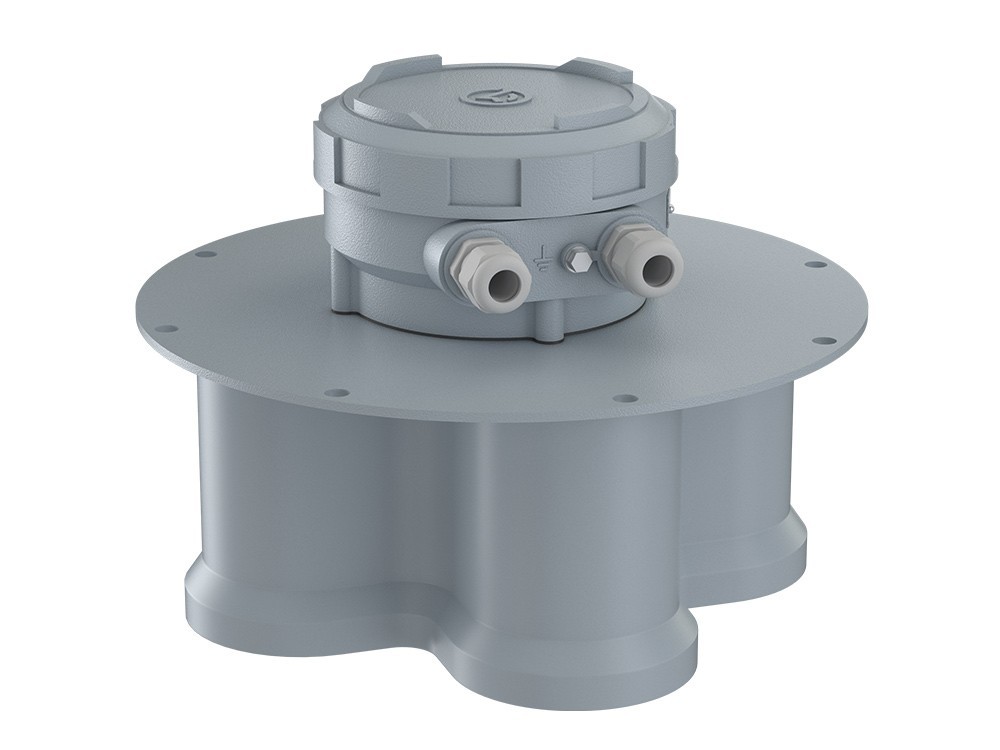

3D-уровнемер УЛМ-3D-5

Задать вопрос

УЛМ-3D-5, это многолучевой радарный уровнемер с рабочей частотой свыше 120ГГц, предназначенный для измерения уровня и объема сыпучего материала в резервуаре (бункер, силос и т.д.). Благодаря использованию такой уникальной схемы построения и сверхвысокочастотной радарной технологии, радарный уровнемер УЛМ-3D-5 гарантировано измеряет уровень сыпучего продукта в нескольких точках одновременно. Результаты измерения позволяют произвести вычисление и построение трехмерного профиля поверхности сыпучего продукта, хранящегося в бункере и вычислить объем контролируемого материала.


Радарный принцип гарантирует стабильные измерения не зависящие от запыленности, а высокая частота и узость измерительного луча УЛМ-3D-5 высокую избирательность, чувствительность и точность измерения уровня в каждой точке. Результат измерения сыпучего продукта, по точности, обеспечиваемый УЛМ-3D-5 многократно превышает результат однолучевого уровнемера. При использовании УЛМ-3D-5 одновременно с программным комплексом MULTI BEAM RADAR SURFACE PLOTTER, с высокой точностью вычисляется объем хранимого продукта и выводится визуальное трехмерное изображение поверхности продукта.

Для дополнительного увеличения точности измерения объема и дополнительной детализации отображения поверхности, на одном резервуаре могут быть установлены несколько УЛМ-3D-5 одновременно. В этом случае, уровнемеры объединяются в единую измерительную систему.

Для подбора требуемой Вам конфигурации уровнемера УЛМ-3D-5 и комплектации системы измерения уровня, необходимо заполнить опросный лист и выслать его в наш адрес.

Радарный уровнемер УЛМ-3D-5 предназначен для измерения уровня и объема сыпучих продуктов. Уровнемер УЛМ-3D-5 представляет собой пятиканальный радарный уровнемер. Пять каналов функционируют как пять независимых FMCW-радаров. Каждый канал, это радарный уровнемер работающий на частоте свыше 120ГГц, с шириной диаграммы направленности (шириной луча) 20, который измеряет расстояние до поверхности продукта, каждый в своей точке. Зная местоположение уровнемера относительно конструкций резервуара (силоса), угол наклона луча и высоту установки, можно вычислить уровень продукта в контролируемой точке, средний уровень продукта и объем (при использовании совместно с MULTI BEAM RADAR SURFACE PLOTTER).

Радарный уровнемер УЛМ-3D-5 подходит для измерения уровня пищевых продуктов: зерна, кукурузы, сои, риса, муки, комбикорма, шрота и так далее. А так же для измерения уровня и непищевых сыпучих материалов: цемента, клинкера, руды, угля, щебня, песка, минеральных удобрений и так далее.

  • Многоканальность - одновременное измерение уровня в 5 точках.
  • Рабочая частота - 120-140 ГГц.

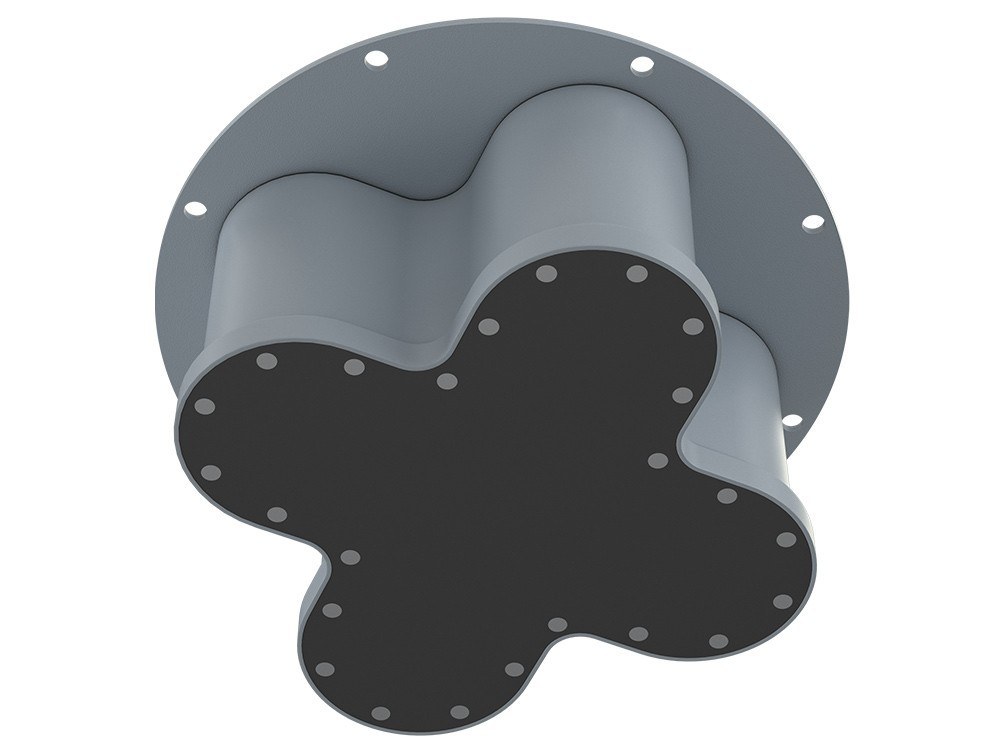

  • Изолированная, защищенная антенная система.
  • Точность измерения уровня ±5мм. каждым каналом (лучом).
  • Ширина измерительного луча (диаграммы направленности) каждого канала - 20.
  • Измерение среднего уровня.
  • Измерение объема.
Максимальная абсолютная погрешность измерения
уровня, каждый луч
±5мм
Ширина измерительного луча, каждого измерительного канала 20
Контролируемый диапазон (угол обзора) 400
Диапазон измерения уровня 0,6 ÷ 50 (30)м
Рабочая температура окружающей среды
в месте установки уровнемера

от -40 до +600С,
при температуре на фланце уровнемера свыше +600С, используется установка радиопрозрачной изолирующей прокладки

Температура контролируемого продукта не ограничена
Напряжение питания 24В постоянного тока
Исполнение взрывозащищенное
Ex tb IIIC T85°C Db, IP65
Цифровые интерфейсы RS485 (Modbus RTU)
Аналоговый выход 4-20 мА
